バックプレーン/スタッキング コネクタ

GbX

【写真】GbX

テラダイン社のGbXシリーズは、高速差動信号が必要とされるアプリケーションにおいて、
最も高密度なインターコネクションシステムを提供いたします。

高度なインピーダンスマッチング技術、4面シールド構造、差動配線の特性を活かしたピンレイアウトの採用により5Gbpsを超えるデータレートに対応。

【イメージ】GbX ストリップラインシールド構造
ストリップラインシールド構造
【イメージ】GbX 6.0Gb/sテストフィクスチャーでのアイパターン
6.0Gb/sテストフィクスチャーでの
アイパターン
特徴



【イメージ】GbX モジュラー構造

信号ウエハー、ガイド、誤挿入防止キー、電源モジュール全てが一枚のスティフナーにセット出来る様に設計。お客様の仕様に応じて構成をカスタマイズする事が可能。

  • 69実差動ペア信号/inchの実現(5ペアタイプ使用時)
  • 3ペア、4ペア、5ペアの製品ファミリー







Differential Card Pitch
5pair 69pair/inch 1.25”min.(31.75mm)
4pair 55pair/inch 1.00”min.(25mm)
3pair 41pair/inch .80”min.(20mm)



【図】GbX

  • Via小径化により電気的性能を維持し高密度と配線性の両立を実現
  • .018”(.457mm)viaによる配線域の確保
  • .008”(.203 mm)トレース幅の差動ペア
  • .0345”(.876mm)パッドサイズ
  • .0465”(1.18mm)アンチパッドサイズ
  • .027”(.685mm)配線チャンネル
  • 垂直、水平方向どちらからでもパターンの引き出しが可能
  • 直線配線が可能

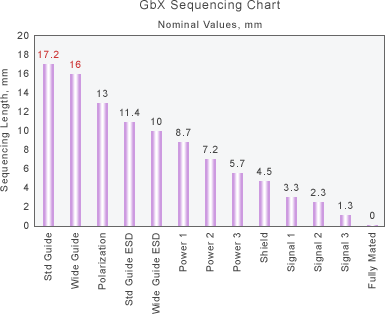

活線挿抜に対応したピンシーケンスの提供



GbXコネクタは、お客様の仕様に合わせ、カスタムシーケンスに対応することが可能です。

  • 信号モジュールの他、電源用モジュール、ガイドピン、誤挿入防止キーのアクセサリーを用意
  • 電源3種、信号3種のシーケンスにより活線挿抜に対応



【グラフ】GbX
